氦质谱检漏仪在工业变压器密封检测中的应用

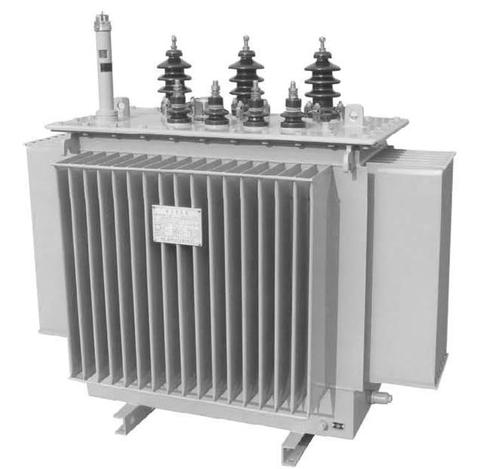

变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。

正在上传...

实际生产中，很多特殊要求的油式变压器对密封泄漏有一定的要求，业内很多都是采用打压皂泡法检漏，但对于一些高端产品（如ABB的产品等），密封泄漏标准要求高，无法用传统方法实施查漏。这时一般都是使用氦质谱检漏的方法实施检漏。

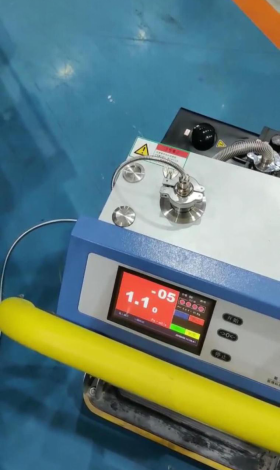

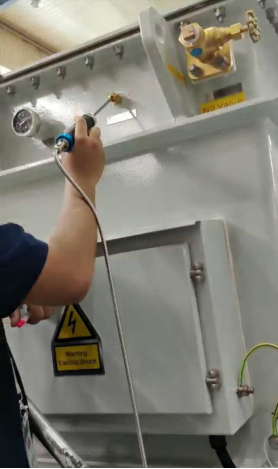

具体检漏方法是采用正压法（吸枪法）检漏。在变压器顶端夹腔内充入工况要求压力（200psi）的氦气。用吸枪连接检漏仪，在变压器密封处，可疑漏点处进行探测，如有氦气泄露，会被吸枪捕捉到氦质谱检漏仪内，经过质谱检漏会转化成漏率信号，从而判定是否有泄露，并找到漏点。（如图，即为安徽歌博A100型氦质谱检漏仪在客户现场查找漏点）
